旋流沉砂池

[ 時間：2023-11-15 ]

詳細信息

旋流沉砂池，也稱為旋流沉沙器、旋流除砂器，選型須考慮處理水量，外部接管管徑，管道工作壓力，原水品質以及處理後水質要求等因素。一般情況下，選用旋流除砂器時，在滿足流量的前提下，優先選用大的型號設備，並推薦在係統中用幾台設備並聯替代大設備，以便取得更佳的固液分離效果。

一、設備結構

旋流沉砂池由流入口，流出口，沉砂區，砂鬥、渦輪驅動裝置以及排沙係統等組成。汙水由流入口切線方向流入沉砂區，進水渠道設一跌水堰，使可能沉積在渠道底部的沙子向下滑入沉砂池；還設有一擋板，使水流及砂子進入沉砂池時向池底流行，並加強附壁效應。

在沉砂池中間設有可調速的槳板，使池內的水流保持環流。槳板、擋板和進水水流組合在一起，旋轉的渦輪葉片使砂粒呈螺旋形流動，促進有機物和砂粒的分離，由於所受離心力不同，相對密度較大的砂粒被甩向池壁，在重力作用下沉入砂鬥；而較輕的有機物，則在沉砂池中間部分與砂子分離，有機物隨出水旋流帶出池外。

通過調整轉速，可以達到最佳的沉砂效果。砂鬥內沉砂可以采用空氣提升、排沙泵排沙等方式排除，再經過砂水分離達到清潔排沙的標準。

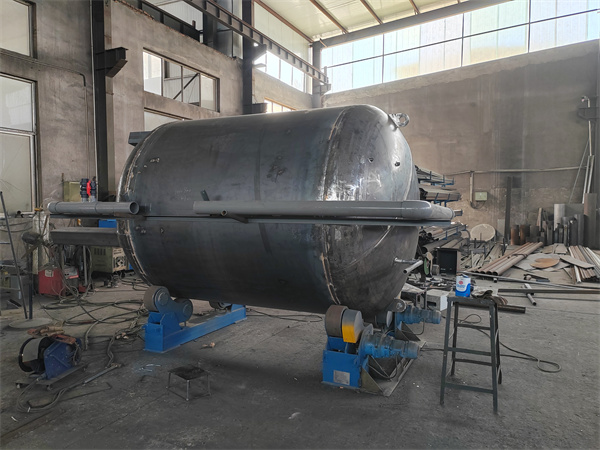

旋流沉砂池

二、工作原理

旋流沉砂池是根據流體中的固體顆粒在除砂器裏旋轉時的篩分原理製成，再加以過濾措施組合成的一種分離設備，當水流在一定的壓力下從除砂器進水口以切向進入設備後，產生旋轉運動，由於砂、水密度不同，在離心力、向心力、浮力和液體拽力的作用下，使密度低的水上升，由出水口排出，密度大的砂砬由設備底部的排汙口排出，沿水流共同上浮的個別微小顆粒再由第二級過濾裝置阻隔，從而達到除砂的目的，較目前市場上的旋流除砂器相比較，增加了過濾單元（過濾精度可由用戶選定），具有除砂率高，節省安裝空間，對個別微小固體的漏捕率低等優點。

三、技術參數

1、進水壓力：０．２－１．２ｍｐａ

2、壓力損失：０．０２８ｍｐａ

3、除砂直徑：＞０．１ｍｍ

工作溫度：常溫

■選形注意事項：

旋流沉砂池是利用機械力控製水流流態與流速、加速沙粒的沉澱並使有機物隨水流帶走的沉砂裝置。旋流沉砂池有多種類型，某些形式還屬於專利產品。

1、旋流除砂器應安裝在供水管網的主管道上並固定在基座上，進水和出水管之間需加旁通。

2、為保證進水水流平穩，在設備進水口前應安裝一段與進水口等徑的直通管，長度相當於進水口直徑的１０－１５倍。

3、安裝時設備四周應預留有足夠的維護空間。

4、正常工作時，需開啟進、出水閥門，關閉排汙閥和旁通閥。

5、根據原水含砂量的多少定期排砂除汙，排汙時打開排汙閥，直到流出清水即可，排汙過程不影響係統正常用水。
